Построение простейших графических изображений Отображение точки

Какие бы изображения не выводились на экран, все они  построены  из точек.

Процедура PutPixel(X,Y:integer; Color:word); отображает точку на экране, где X и Y — экранные координаты точки. Color   - её  цвет.

Приведем пример программы, при выполнении которой создается интересный визуальный эффект путем заполнения экрана множеством точек различных цветов.

Пример 4.

Uses Crt, Graph;

Var    Driver,Mode : integer; Color: word;

X,Y:word; Procedure GrInit;

Begin

Driver:= Detect; {автораспознанание драйвера} InitGraph(Driver,Mode,'');

If GraphResult<>0 then Begin

Writeln ('Ошибка  инициализации!');

Writeln ('Работа   программы  прервана');

Halt (1) {остановить  выполнение  программы с кодом  завершения — 1}

                        End

End;

Begin

GrInit;

Color: =0; Randomize; Repeat

{выберем    случайным    образом    координаты точки}

X: = Random(GetMaxX);

Y: = Random(GetMaxY);

PutPixel(X,Y,Color), {вывод точки}

Inc(Color); {изменение цвета}

{проверим,  не  превышает ли значение  цвета максимального   значения,   которое   определяет   функция GetMaxColor}

If Color = GetMaxColor Then Color: =0;

Until KeyPressed; {повторять до нажатия любой клавиши)

ClearDevice;

{CloseGraph}

End.

 Скачать Пример 4

Отображение отрезков прямых линий

Процедура Line(Xl,Yl,X2,Y2: integer); выводит на экран отрезок прямой линии. Здесь (X1,Y1)—координаты начальной точки, a (X2,Y2) — координаты конечной точки отрезка.

Для построения отрезков можно применять также следующие процедуры:

LineTo(X,Y); — проводит отрезок из текущей точки до точки с координатами (X,Y);

LineRel(dX,dY|; — проводит отрезок из текущей точки до точки, удаленной от нее на расстояние (dX,dY). Линии можно вычерчивать самых различных стилей: тонкие, широкие, штриховые, пунктирные и т. д. Процедура SetLineStyle(<тип линии> :word;<yзop(maблон)> : word;(толщина линии) :word); производит установку стиля. Константы типа линий и их толщины приведены в таблице.

Константа



Характеристики линий

SolidLn

DottedLn

CenterLn

DashedLn

UserBitLn

0

1

2

3

4

Сплошная линия

Точечная  линия

Штрихпунктирная линии

Пунктирная  линия

Тип линии, определяемый  пользователем

NormWidth

ThickWidth

1

3

Нормальна толщина линии

Жирная линия

Если тип линии не равен UserBitLn, то параметр "узор(шаблон)" не используется и обычно задается равным нулю, например SetLineStyle(0,0,3) — стиль линии — сплошная, жирная.

Пример Elka.

program elka;
uses graph;
var
grDriver:integer;
grMode:integer;
begin
grDriver:=Detect;
InitGraph(grDriver,grMode,'');
setbkcolor (14);
SetColor(0);
lineTo(100,250);
SetColor(6);
lineTo(100,275);
lineTo(150,275);
lineTo(150,250);
SetColor(2);
line(125,25,75,100);
line(75,100,175,100);
line(175,100,125,25);
line(125,100,50,175);
line(50,175,200,175);
line(200,175,125,100);
line(125,175,25,250);
line(25,250,225,250);
line(225,250,125,175);
readln;
end.

 Скачать Пример Elka

Построение прямоугольников

Процедура Rectangle(Xl,Yl,X2,Y2: integer); строит изображение прямоугольника на плоскости. Здесь XI,Y1— координаты левого верхнего угла, X2,Y2 — координаты правого нижнего угла прямоугольника. При этом используется текущий цвет (SetColOf) и стиль линии (SetLineStyle). Область внутри прямоугольника не закрашена и совпадает по цвету с фоном.

Процедура Bar(Xl,Yl,X2,Y2:integer); позволяет строить более эффектные прямоугольники. Она рисует прямоугольник, внутренняя область которого залита по текущему шаблону. Обычно используется в деловой графике для построения столбиковых диаграмм, а также для "закраски" графического окна, чтобы фон графического окна не сливался с общим фоном экрана.

Рассмотрим, как производить «заливку» замкнутых областей экрана с помощью различных узоров, т. е. как выбрать узор (шаблон) и   цвет  заполнения фигуры.

Комбинацию узор-цвет принято называть стилем заполнения.

Процедура SetFillStyle(<шаблон>:word;<цвет>:word); устанавливает шаблон и цвет заполнения замкнутой фигуры.

Константы шаблонов закраски приведены в таблице.

Константа

Значение

Описание узора

EmptyFill

0

Закраска  области фоновым  цветом

SolidFill

1

Сплошная закраска области текущим цветом

LineFill

2

Закраска линиями —

LtSlashFill

3

Закраска линиями ///

SlashFill

4

Закраска жирными линиями///

BkSlashFill

5

Закраска  жирными линиями\\\

LtBkSlashFill

6

Закраска линиями\\\

HatchFill

7

Закраска  редкой  штриховкой

XhalchFill

8

Закраска  частой штриховкой (в обоих направлениях)

InterleaveFill

9

Закраска  прерывистой линией

WideDotFill

10

Закраска линией  из  редких точек

CloseDotFill

11

Закраска  линией  из частых точек

UserFill

12

Закраска, определяемая программистом

Процедура FloodFill(X,Y:integer; Border: word); заполняет ограниченную область текущим цветом и стилем заполнения (SetFillStyle). Граница закрашиваемой области  высвечивается  цветом, заданным   в  Border.

Если точка (X,Y) находится внутри области, то эта область закрашивается, если же она расположена вне области, то заполняется  внешняя  часть области.

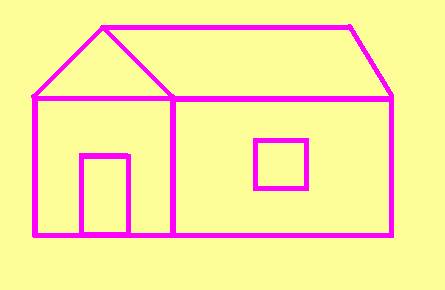

Пример Dom.

program dom;
uses graph;
var
grDriver:integer;
grMode:integer;
begin
grDriver:=Detect;
InitGraph(grDriver,grMode,'');

{Смена цвета фона}
setbkcolor (14);

{Смена цвета линии}
SetColor(5);

{Рисование прямоугольников}
rectangle(25,75,100,150);
rectangle(100,75,225,150);
rectangle(50,100,75,150);
rectangle(150,100,175,125);

{Рисование линий}
line(25,75,75,25);
line(75,25,100,75);
line(200,25,225,75);
line(75,25,200,25);
readln;
end.

 Скачать Пример Dom

Построение дуг, эллипсов и окружностей

Процедура Arc(X,Y:integer; al, a2,R: word); строит дугу. Здесь (X,Y)—центр окружности дуги, al, a2 — начальный и конечный углы, отсчитываемые от горизонтальной оси против часовой стрелки, R—радиус. Если al=0o, а а2=360°, то вычерчивается полная окружность.

Процедура Ellipse (X,Y: integer; al,a2,Rx,Ry: word); предназначена для построения эллиптических дуг. Здесь (X,Y)—центр эллипса, al,a2 — начальный и конечный углы, отсчитываемые от горизонтальной оси против часовой стрелки, Rx и Ry — горизонтальная и вертикальная полуоси.   Если   al=0°,   а   а2 = 36О,  то   вычерчивается ПОЛНЫЙ   ЭЛЛИПС.

Процедура FillEllipse(X,Y: integer; Rx,Ry: word); строит полный закрашенный эллипс.

Процедура Circle(X,Y: integer; R: word); выводит на экран изображение окружности с центром (X,Y) и радиусом R. Окружность рисуется цветом, заданным SetColor.

Процедура PieSlice(X,Y: integer; al, n2,R: word); выводит на экран изображение закрашенного сектора круга, используя и качестве центра круга точку (X,Y), начальный угол al, конечный угол a2 и радиус R. Контур сектора высвечивается текущим цветом. При заполнении сектора используются шаблон и цвет, установленные процедурой SetFillStyle. Если al =0°, а а2=360°, то на экран  выводится  закрашенная окружность.

Процедура Sector(X,Y: integer; al,a2,Rx;Ry: word); строит закрашенный сектор эллипса.

Пример Машина_2.

PROGRAM MASHINA;
Uses graph;
Var
grdriver:integer;
grmode:integer;
begin;
grdriver:=detect;
Initgraph(grdriver,grmode,'c');
rectangle(120,90,160,120);
setcolor(7);
rectangle(160,120,240,160);
setcolor(8);
line(120,120,70,120);
line(70,120,80,160);
line(80,160,160,160);
setcolor(2);
circle(110,160,25);
setcolor(5);
circle(200,160,25);
setcolor(5);
line(50,80,20,120);
line(20,120,80,120);
line(80,120,50,80);
line(50,120,20,160);
line(20,160,80,160);
line(80,160,50,120);
readln
End.
 Скачать Пример Машина_2

Пример Снеговики.

program snegoviki;
uses graph;
var
i,j,x,y:integer;
grdriver:integer;
grmode:integer;
begin
grdriver:=detect;
initgraph(grdriver,grmode,'c');
x:=50;y:=30;
for i:=1 to 10 do
begin
for j:=1 to 10 do
begin
setcolor(blue);
circle(x,y,10);
circle(x,y+30,20);
circle(x,y+80,30);
circle(x-30,y+30,10);
circle(x+30,y+30,10);
setcolor(5);
line(x,y-5,x+15,y);
line(x,y+5,x+15,y);
setcolor(white);
line(x-5,y+5,x+5,y+5);
putpixel(x-5,y-5,white);
putpixel(x+5,y-5,white);
putpixel(x,y+20,white);
putpixel(x,y+30,white);
putpixel(x,y+40,white);
putpixel(x,y+60,white);
putpixel(x,y+70,white);
putpixel(x,y+80,white);
putpixel(x,y+90,white);
putpixel(x,y+100,white);
setcolor(3);
line(x-5,y-10,x+5,y-10);
line(x+5,y-10,x,y-20);
line(x,y-20,x-5,y-10);
x:=x+90;
end;
y:=y+160;x:=50;
end;
readln
end.

 Скачать Пример Снеговики
